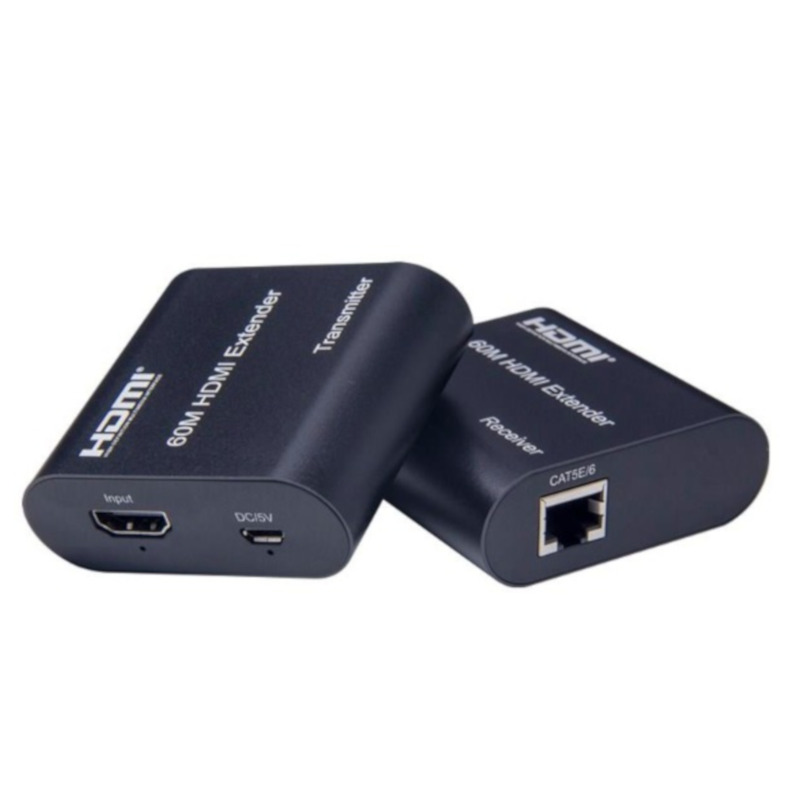

El extensor utiliza cables individuales cat5e o cat6 (recomendados) en lugar de un cable HDMI para transmitir señales de alta definición hasta 60 metros, lo que reduce el costo. El extensor está diseñado para suministrar transmisión de señal de alta definición a larga distancia.
Especificaciones:
Longitud del cable CAT-6/CAT-5E entre Rx y TX…………………… Hasta 60 metros
Entrada HDMI …..……………………………………………….. 1080p/1080i/720p/576p/576i/480p/480i
Salida HDMI …..……………….…………………………….. 1080p/1080i/720p/576p/576i/480p/480i
Ancho de banda máximo ……………………………………………………………………..…… 150MHz
Velocidad máxima en baudios………………….…….…………………….………….………………………… 4,5 Gbps
Señal de vídeo de entrada ………….…………………………..…………………….… 0.5~1.5Volts pp
Señal de salida DDC ………………………………………………………..…… 5Volts pp (TTL)
Distancia del cable HDMI de entrada ………….……………… ≤10m Cable estándar HDMI AWG26
Distancia del cable HDMI de salida ………………………….. ≤15m Cable estándar HDMI AWG26
TX Corriente máxima de trabajo ………………………………………………….………………. 300mA
RX Corriente máxima de trabajo ………………………………………………………………..… 300mA
Formato del adaptador de corriente……………… Entrada:CA (50HZ, 60HZ) 100V-240V; Salida: CC 5 V/1 A.
Rango de temperatura de funcionamiento ……..……………….…………………….……………… (-15 a +45 ℃)
Rango de humedad de funcionamiento ………………………….….….… 5 a 90%RH (sin condensación)
Dimensiones (largo x ancho x alto) ……………………………….………………………… 60x56x19 (mm)
Peso TX…..………………………………………………..……………………………..…..… 53g
Peso RX…………………………………………. …………………………………………. ………………. 53g

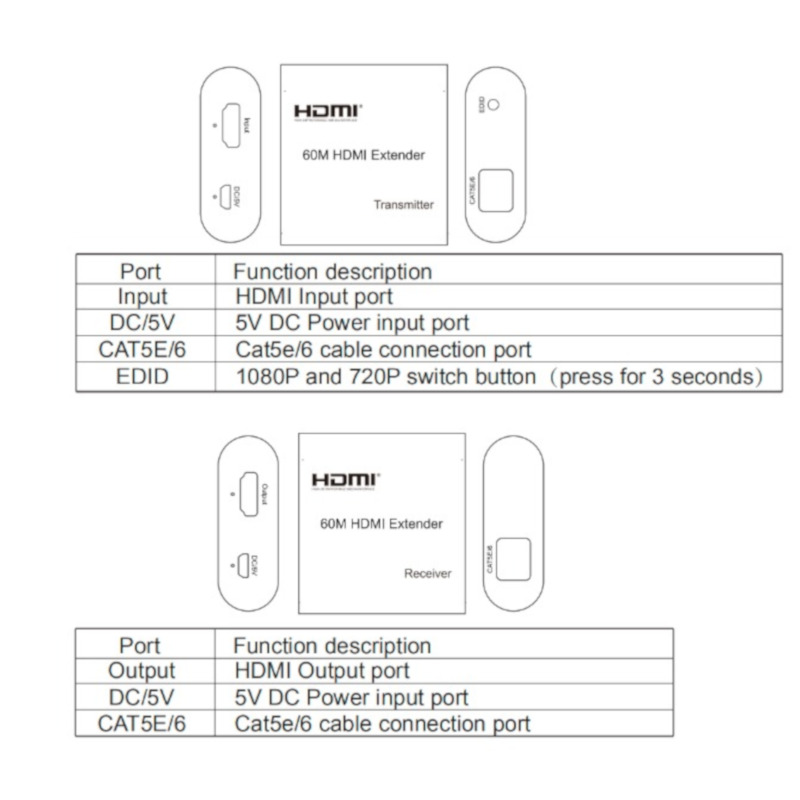

Conexión y funcionamiento
1. Conecte un cable HDMI entre el dispositivo fuente y el extensor TX.
la distancia máxima del cable es de 10 metros;
2. Conecte un cable HDMI entre el dispositivo de visualización y el extensor RX.
la distancia máxima del cable es de 15 metros;
3. Conecte cables individuales cat-5e o cat-6 (recomendados) en lugar de cables HDMI entre
TX y RX Extender, la distancia máxima del cable es de 60 metros;
4. Conecte la fuente de alimentación de 5 V al TX y RX;
5. Luz indicadora LED:
Luz indicadora LED TX: cuando hay entrada de señal, se vuelve azul;
Luz indicadora LED RX: cuando hay entrada de señal, se vuelve azul;
6.Botón EDID: El botón puede admitir el cambio de EDID entre 720P y 1080P.
(1080P es el EDID predeterminado cuando la alimentación está encendida).
